SparkFun Qwiic Wireless Speaker Kit

Súprava bezdrôtových reproduktorov SparkFun Qwiic vám poskytuje všetko, čo potrebujete na vytvorenie bezdrôtového zvukového reproduktora. Aby sme vám ušetrili čo najviac času, prispájkovali sme kolíky záhlavia na odlamovacie dosky! Zapojte obvod, nahrajte kód na vývojovú dosku ESP32 RedBoard IoT, nakonfigurujte zvukový kodek s podporou Qwiic (WM8960), pripojte svoj zdroj zvuku BT a stlačením prehrávania začnite rušiť svoje obľúbené melódie!

SparkFun ESP32 IoT RedBoard, ktorý je súčasťou tejto súpravy, umožňuje používateľom bezdrôtovo streamovať hudbu zo zdroja zvuku do ESP32 WROOM Espressif. Zvuk sa potom prenáša do zvukového kodeku SparkFun WM8960 cez I2S, štandardný protokol zvukových údajov (nezamieňať s I2C). Audio kodek je nízkoenergetický, vysokokvalitný stereo kodek, ktorý je preplnený funkciami, z ktorých niektoré zahŕňajú: pokročilé digitálne spracovanie signálu na čipe pre automatické riadenie úrovne (ALC) pre linkový alebo mikrofónový vstup, programovateľný zosilňovač zosilnenia (PGA), potlačenie pop a kliknutia, 3D vylepšenie na umelé zvýšenie oddelenia medzi ľavým a pravým kanálom, flexibilné analógové vstupné kolíky, flexibilné smerovanie analógového signálu, viac stupňov zosilnenia a jeho schopnosť konfigurovať nastavenia I2S a analógovú audio cestu prostredníctvom softvéru cez I2C. Akonáhle zvukový kodek dekóduje stereo signál z DAC, zvuk sa odošle do požadovaného výstupného kanálu (v tomto prípade ovládače slúchadiel a malý hamburgerový mini reproduktor).

Táto súprava je skvelá na zostavenie vlastného bezdrôtového audio BT adaptéra, prenosného digitálneho prehrávača, chráničov sluchu na redukciu zvuku alebo mixovania zvuku do výstupu!

Na tomto odkaze môžete začať svoj projekt

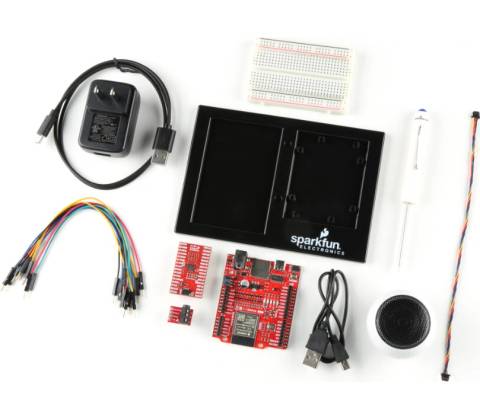

Balenie obsahuje:

• 1x IoT RedBoard - ESP32 Development Board
• 1x Reversible USB A to C Cable - 0.8m
• 1x SparkFun Audio Codec WM8960 w/ Headers
• 1x Breadboard
• 1x Flexible Qwiic Cable - 200mm
• 1x Jumper Wires Premium 6" M/M Pack of 10
• 1x TRRS 3.5mm Jack Breakout w/ Headers
• 1x USB Wall Charger - 5V, 2A
• 1x Hamburger Mini Speaker
• 1x Arduino and Breadboard Holder
• 1x SFE Mini Screwdriver

Dokumentácia: - SparkFun IoT RedBoard - ESP32 Development Board

Schematic

• Eagle Files
• Board Dimensions
• Hookup Guide
• Fritzing Part
• How to Install CH340C Drivers
• Installing Board Definitions in the Arduino IDE
• Arduino IDE Download
• Compare SparkFun RedBoards
• Arduino Buying Guide
• GitHub Hardware Repo
• SparkFun Audio Codec Breakout - WM8960 (Qwiic)

Schematic

• Eagle Files
• Board Dimensions
• Hookup Guide - Example 9
• Fritzing Part
• Datasheet (WM8960)
• Arduino Library
• GitHub Hardware Repo
• SparkFun TRRS 3.5mm Jack Breakout

Schematic

• Eagle Files
• GitHub Hardware Repo
• Qwiic Info Page
